Cisco Packet tracer⚓
Définition : Packet Tracer c'est quoi ?
Packet Tracer est un simulateur de réseaux dédié aux matériels Cisco. Il offre un environnement virtuel qui permet de créer ses propres réseaux informatiques et de les configurer afin d'y simuler le comportement de différents protocoles.
Il a été créé par le fabricant de matériel réseau Cisco.

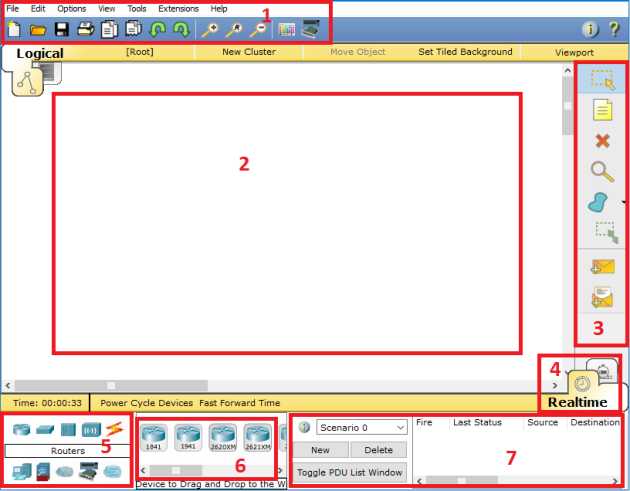

L'interface de Packet Tracer.
Partie 1 : La barre de menu
Dans cette zone on retrouve les fonctions standards présentent dans n'importe quel logiciel.
On retrouve la fonction « sauvegarder », « ouvrir un fichier » , « nouveau fichier » et d'autres fonctions de base.
Partie 3 : Barre D'outils
La barre d'outils se décompose en plusieurs outils :
Le carré avec la flèche jaune : Sert à sélectionner un élément
La page : Sert à ajouter une zone de texte
La croix : Sert à supprimer un élément
La loupe : Sert à inspecter un équipement, un paquet , une table
La forme bleue : Sert à créer des formes
Le carré avec la flèche jaune : Sert à redimensionner une forme créée
L'enveloppe fermée : Sert à ajouter un PDU « Protocol Data Unit » simple (ICMP)
L'enveloppe ouverte: Sert à ajouter des PDU complexes (telenet, SSH ...)
Partie 2 : Zone de travail
La zone de travail est l'endroit où nous placerons les équipements pour les connecter entre eux et les configurer pour créer le réseau souhaité.
Partie 4 : Temps réel / Simulation
Cette fonction sert à passer du temps réel au mode Simulation.
En temps réel on configure nos équipements et on les tests.
Le mode simulation est un mode pas à pas qui permet d'étudier plus en détails les échanges fait entre les équipements.
Partie 5 : Types d'équipements
Dans cette zone il y a toute les catégories d'équipements disponible dans le logiciel.
Exemple : La première image en haut à droite dans la zone 5 sélectionne la catégorie routeur
Partie 6 : Choix d'équipement
Une fois la catégorie de l'équipement choisit la zone 6 nous permet de choisir notre modèle souhaité en fonction des besoins nécessaires à la création de notre réseau.
Partie 7 : Affichage des paquets
Dans cette fenêtre on voit les paquets qui seront utilisés lors des simulations du réseau.
Exemple : Téléchargement de Cisco Packet Tracer
Exemple : Présentation vidéo de Packet Tracer
Une autre présentation de Packet Tracer ci-dessous
